CaricoX 防盜追蹤定位設備

C209-3G

C209-3G 安裝使用指南 v1.0.0

前言

1、產品簡介

本產品基於WCDMA（3G）網路和GPS衛星定位系統，通過簡訊或網際網路對遠端目標進行定位或監控，是技術最先進的GPS和AGPS雙定位。為高容量電池車載產品，無需外接電源，可直接用於電動車、摩托車、物流車、自用車等多種車型，產品無須讓任何接線，強磁吸附免安裝，防雨防塵。

2、產品配置

  1. 充電變壓器
  2. 充電連接線
  3. 說明書

3、產品主要功能

  1. WCDMA 900/2100MHZ雙頻系統全球通用。
  2. 高容量電池，超長時間待機。
  3. GPS連續定位，WCDMA（3G）定時上報。
  4. 支援SMS簡訊查詢位置資訊。
  5. 內置振動感測器，實現車輛智慧防盜。
  6. 可設置特定號碼用於防盜報警。
  7. 底部有強力磁鐵，可直接吸附車輛。

4、產品參數

頻率WCDMA 900/2100MHz
網路WCDMA（3G）
電池3.7V 20000mAh
定位時間冷啟動 35-80 秒
熱啟動 1秒
定位精度5 公尺
工作溫度-20~55℃
尺寸120*65*50 mm
重量365 公克

5、指示燈說明

5.1 綠色燈 - 手機信號指示燈

燈的狀態含義
常亮信號搜索中
閃爍通訊正常
不亮未工作

5.2 藍色燈 - GPS指示燈

燈的狀態含義
常亮GPS信號搜索中
閃爍GPS信號正常
不亮GPS未工作

5.3 紅色燈 - 電源指示燈

燈的狀態含義
常亮正在充電
閃爍電量不足
不亮電池使用中或已充滿電

6、安裝說明

6.1 安裝前的準備工作

  1. 打開包裝盒，檢查設備型號是否正確，配件是否齊全，否則請聯絡你的經銷商。
  2. SIM卡的選擇：設備需要插入一張WCDMA（3G） SIM卡（大卡*），頻率900/2100MHz（中華電信/遠傳/台灣大哥大系統）。
  3. SIM卡的安裝：在設備的側面有軟膠條，打開軟膠條，設備的正面（沒貼紙）朝上，將SIM卡晶片面（有金屬）朝下，有缺角位置朝向設備推入卡槽，喀一聲卡住後，蓋上軟膠條。
  4. SIM卡的卸除：請再往內壓一下SIM卡，SIM卡會反彈退出稍許，請小心取出。

* 其他小卡可使用轉接卡轉接，如有疑問，請洽您的電信商提供。

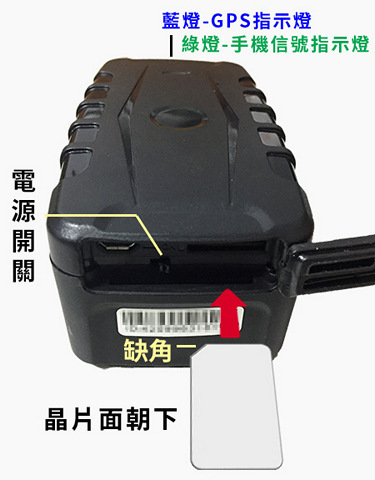

C209-3G-SIDE

注意事項

  1. 在安裝或取出SIM卡前，請不要開啟電源。
  2. 本設備為GPS定位產品，可以通過手機簡訊或網際網路實現遠端管理，因此本產品需要與SIM卡配合使用，請使用WCDMA（3G）功能的SIM卡。
  3. 您的SIM卡需要開通來電顯示、簡訊及通話功能，並關閉來電轉移。
  4. 有時電信商會關閉SIM卡的行動上網服務（限量/限日/未開通...），請確認您已經可以使用行動上網服務。
  5. 若您的SIM卡已開啟要求輸入SIM PIN碼，請參考您的手機用戶手冊，先（在手機上）將輸入SIM PIN碼功能關閉。
  6. 請確保您的SIM卡有資費，避免因SIM欠費等情況造成設備無法正常使用現象。

6.2 安裝位置注意事項

設備的安裝方式建議為隱藏式安裝，建議由經銷商指定的專業機構進行安裝，注意如下事項：

  1. 為避免竊賊破壞，設備選位置應儘量隱蔽。
  2. 避免與發射源放在一起，如倒車雷達、防盜器及其他車載通訊設備。
  3. 可使用紮帶固定，或用寬海綿強力雙面膠粘貼。
  4. 設備內置有WCDMA天線和GPS天線，安裝時應確保接收面向上（朝天空），且上方無金屬物遮蔽，建議安裝位置：
    1. 前擋風玻璃下方裝飾框內隱蔽處。
    2. 前儀錶盤（表皮為非金屬材質）周圍隱蔽處。
    3. 後擋風玻璃下方飾板下。
  5. 如擋風玻璃下方粘貼有金屬隔熱膜或加熱層，將降低GPS接收信號，造成GPS工作失常，請更換設備安裝位置。

6.3 電池與充電器

  1. 本設備內建高容量鋰電池，第一次使用請至少充電 8-12 小時，並只使用原廠提供的變壓器與連接線。
  2. 第一次使用後電池通常可在 5-8 小時充滿電，充滿電約可待機180天。
  3. 由於鋰電池特性，請勿暴力重擊或破壞本裝置並遠離火源，避免電池損壞或可能爆炸。
  4. 請記得及時充電，以保持設備正常工作。

6.4 產品的正確使用步驟

  1. 裝上SIM卡 → 安裝設備 → 設置中心號碼 → 簡訊（或手機軟體上網）操作。
    使用簡訊與裝置互動：參見8、簡訊命令表。
    使用手機軟體：參見10、手機軟體安裝。
  2. 開機：將電源開關撥至 ON，直至指示燈亮起。
  3. 正常狀態下設備指示燈約數分鐘內熄滅，並開始閃爍。

7、故障排除

7.1 設備首次安裝後一直無法連接至後臺伺服器，使用手機軟體顯示未上線

請檢查設備：

  1. 確保使用前有先進行充電。
  2. 確保將電源開關撥至 ON。
  3. SIM卡是否有正確安裝，請參考安裝說明6.1。
  4. 檢查手機信號指示燈（綠色燈）是否呈現閃爍狀態，是否處在手機無法收訊地方（如地下室），請參考指示燈說明5。
  5. 如以上皆正常，請等待數分鐘，裝置仍無法連上伺服器，請在裝置啟動的情況下，嘗試發送以下三則簡訊到裝置上的SIM卡號碼：
    1. 指令格式：adminip123456 1.34.12.103 7700
      回復信息：adminip ok
    2. 指令格式：apn123456
      回復信息：apn ok
    3. 指令格式：gprs123456
      回復信息：gprs ok

7.2 設備已經啟動很久，但在手機軟體顯示離線狀態

首先觀察設備兩個指示燈是否正常，正常工作時，綠色/藍色燈都呈現閃爍（正常燈號影片），在沒有條件觀察的情況下，可以先檢查SIM卡的狀態，步驟如下：

  1. 是否處在手機無法收訊地方，撥打設備的SIM卡號碼，看是否能聽到電話接通的聲音。
  2. 觀察掉線區域，是該區域個別掉線還是全區掉線，以判定是否為電信商網路問題。
  3. SIM卡是否欠費。
  4. 行動上網服務是否被取消。
  5. 查詢參數設置，查看網路傳輸時間間隔是否正確。

7.3 設備的地圖位置不正確

首先觀察設備兩個指示燈是否正常，正常工作時，綠色/藍色燈都呈現閃爍（正常燈號影片）。

  1. 若未定位請到室外空曠的地方進行首次定位。
  2. 當GPS信號接收環境較差時（周邊有高大建築物遮擋GPS信號），請開車到天空較開闊的地方來定位，一般首次定位時間需要1-2分鐘。
  3. 若設備GPS功能已被啟動，但又長時間不定位，請檢查設備的安裝位置是否符合要求，請參考安裝說明6.2。

8、簡訊命令表

表格內'+'號不需要在簡訊裏輸入，'空格'則在手機輸入英文空白字元。

功能命令格式回復命令取消回復
主控號碼Admin123456+空格+手機號碼Admin okNoadmin123456+空格+手機號碼Noadmin ok
上傳頻率（10-180s）Upload123456+時間Upload ok
時間休眠Sleep123456+空格+timeSleep time ok簡訊電話按鍵均可喚醒設備
震動休眠Sleep123456+空格+shockSleep shock ok簡訊電話按鍵震動均可喚醒設備
無休眠Nosleep123456Nosleep ok
定位Where 或 G123456#Google鏈結
震動報警Shock123456Shock okNoshock123456Noshock ok
震動電話報警vibcall123456Shock call alarm ok
震動簡訊報警vibsms123456Shock sms alarm ok
超速報警（50-120km/h）Speed123456+空格+最大速度Speed okNospeed123456Nospeed ok

9、簡訊使用說明

10、手機軟體安裝

10.1 安裝手機軟體

Andriod 手機：請於Google Play商店上搜尋旅歷 CaricoX，並下載安裝。

或下載網址：https://play.google.com/store/apps/details?id=com.sunavi.caricox

Apple 手機：請開瀏覽器至網址：http://www.caricox.com（暫不支援推送通知）。

10.2 旅歷CaricoX 簡易使用說明

  1. 第一步：第一次使用請先註冊帳號，機型請選擇POWER。
  2. 第二步：在設備號碼處，輸入機身上貼紙上十位數字（例如：4125123456）。
  3. 第三步：在設備號碼(SIM)處，輸入裝置裡面的SIM卡電話號碼。
  4. 第四步：註冊成功後會直接登入。（如果在系統設定->登出，下次需要再輸入帳號/密碼才能登入）
  5. 登入後，即時訊息頁面：會顯示裝置發送的訊息（如系統上線等等），按訊息項目右側紅圖釘，可以查詢該位置。
  6. 群組用戶頁面：顯示註冊的裝置或可以再新增其他的裝置，按裝置項目右側選單鈕，可以彈出更多操作（如鎖定/電子圍欄等等）。
  7. 地圖顯示頁面：可以檢視群組用戶裡裝置的位置，按小車圖，可以彈出訊息框。

11、管理網址

帳戶/裝置資料的修改，歷史軌跡查詢等等，請至網址：http://www.caricox.com

使用與手機軟體同帳號（不需要再註冊）登入。
