CaricoX 防盜追蹤定位設備

C210-3G 安裝使用指南 v1.0.1

前言

• 請先仔細閱讀本《使用指南》的操作說明與指示，並只使用原廠提供的配件，以免造成無法預期的損壞。如果您未依照正確的程序使用本設備或連接不相容的配件，此行為將導致保固自動失效，甚至可能危害您及他人的安全。對此，本公司不承擔任何責任。
• 本手冊中的圖片僅供參考，請以實物為準。
• 我公司保留對此《使用指南》的最終解釋權。
• 本產品若有任何變動，恕不另行通知。不便之處，敬請原諒！

1、產品簡介

本產品基於WCDMA（3G）網路和GPS衛星定位系統，通過簡訊或網際網路對遠端目標進行定位或監控，是技術最先進的GPS和AGPS雙定位。為通用型寬電壓車載產品，無需外接變壓器，可直接用於電動車、摩托車、物流車、自用車等多種車型，產品外觀靈巧簡約，安裝簡易便捷，防雨防塵。

2、產品配置

1. 電源線4P 1條
2. 說明書
3. 魔術貼
4. 繼電器（選配）

3、產品主要功能

1. WCDMA 900/2100MHZ雙頻系統全球通用。
2. 超寬工作電壓輸入範圍：9~75V DC直流。
3. GPS連續定位，WCDMA（3G）定時上報。
4. 支援SMS簡訊查詢位置資訊。
5. 內置振動感測器，實現車輛智慧防盜。
6. 可設置特定號碼用於防盜報警。
7. 內置備用電池，實現非法剪線報警。
8. 可外接斷油電繼電器，實現遠端簡訊控制車輛（選配）。

4、產品參數

頻率	WCDMA 900/2100MHz
網路	WCDMA（3G）
備用電池	3.7V 370mAh
外接電壓	9~75V DC直流
定位時間	冷啟動 35-80 秒
	熱啟動 1秒
定位精度	5 公尺
工作溫度	-20~55℃
尺寸	68*40*20 mm
重量	90 公克

5、指示燈說明

5.1 綠色燈 - 手機信號指示燈

燈的狀態	含義
常亮	信號搜索中
閃爍	通訊正常
不亮	未工作

5.2 藍色燈 - GPS指示燈

燈的狀態	含義
常亮	GPS信號搜索中
閃爍	GPS信號正常
不亮	GPS未工作

6、安裝說明

6.1 安裝前的準備工作

1. 打開包裝盒，檢查設備型號是否正確，配件是否齊全，否則請聯絡你的經銷商。
2. SIM卡的選擇：設備需要插入一張WCDMA（3G） SIM卡（大卡*），頻率900/2100MHz（中華電信/遠傳/台灣大哥大系統）。

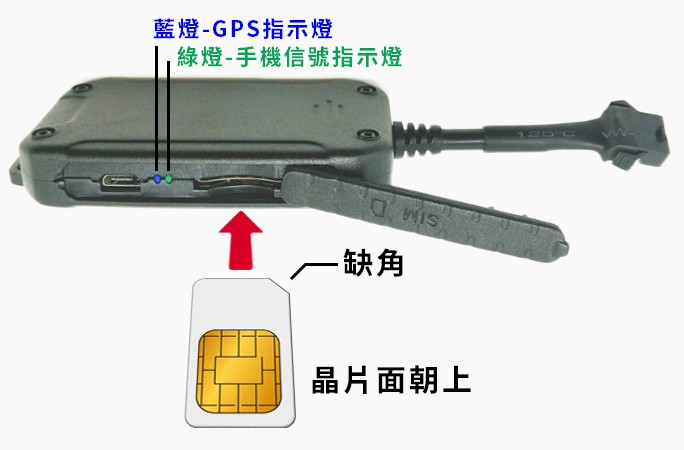

3. SIM卡的安裝：在設備的側面有軟膠條，打開軟膠條，設備的正面（沒貼紙）朝上，將SIM卡晶片面（有金屬）朝上，有缺角位置朝向設備推入卡槽，喀一聲卡住後，蓋上軟膠條。
4. SIM卡的卸除：請再往內壓一下SIM卡，SIM卡會反彈退出稍許，請小心取出。

* 其他小卡可使用轉接卡轉接，如有疑問，請洽您的電信商提供。

6.2 安裝位置注意事項

設備的安裝方式建議為隱藏式安裝，建議由經銷商指定的專業機構進行安裝，注意如下事項：

1. 為避免竊賊破壞，設備選位置應儘量隱蔽。
2. 避免與發射源放在一起，如倒車雷達、防盜器及其他車載通訊設備。
3. 可使用紮帶固定，或用寬海綿強力雙面膠粘貼。
4. 設備內置有WCDMA天線和GPS天線，安裝時應確保接收面向上（朝天空），且上方無金屬物遮蔽，建議安裝位置：
   1. 前擋風玻璃下方裝飾框內隱蔽處。
   2. 前儀錶盤（表皮為非金屬材質）周圍隱蔽處。
   3. 後擋風玻璃下方飾板下。
5. 如擋風玻璃下方粘貼有金屬隔熱膜或加熱層，將降低GPS接收信號，造成GPS工作失常，請更換設備安裝位置。

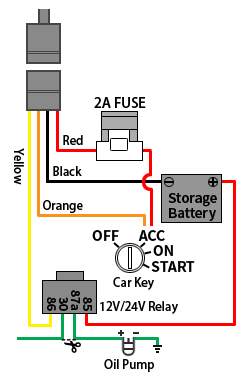

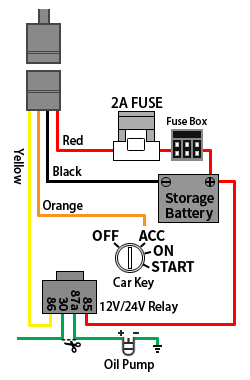

6.3 設備接線

車輛ACC線（電門）尋找方法：使用贈送的測電筆，將夾頭夾於車體，使用筆尖端測試線組，未轉動車輛鑰匙前測試筆燈不亮，轉動至車輛可發動位置時亮燈。（如有疑問，建議洽車行或保養廠施工）

6.4 產品的正確使用步驟

1. 裝上SIM卡 → 安裝設備 → 設置中心號碼 → 簡訊（或手機軟體上網）操作。
   使用簡訊與裝置互動：參見8、簡訊命令表。
   使用手機軟體：參見10、手機軟體安裝。
2. 開機：按設備接線示意圖接好線，電源（紅/黑）線通電**後，設備自動開機，指示燈亮起。
3. 正常狀態下設備指示燈約數分鐘內熄滅，並開始閃爍。

** 使用A接法必須在鑰匙轉至ACC ON處（車子打開電源）才會通電。

7、故障排除

7.1 設備首次安裝後一直無法連接至後臺伺服器，使用手機軟體顯示未上線

請檢查設備安裝：

1. 主電源接（紅黑）線是否正確，注意不要接到車輛內部控制線上。
2. ACC線是否有接，接好後插入車鑰匙轉至ACC ON。
3. 保險絲是否有熔斷。
4. SIM卡是否有正確安裝，請參考安裝說明6.1。
5. 檢查手機信號指示燈（綠色燈）是否呈現閃爍狀態，是否處在手機無法收訊地方（如地下室），請參考指示燈說明5。
6. 如以上皆正常，請等待數分鐘，裝置仍無法連上伺服器，請在裝置啟動的情況下，嘗試發送以下三則簡訊到裝置上的SIM卡號碼：
   1. 指令格式：adminip123456 1.34.12.103 7700
      回復信息：adminip ok
   2. 指令格式：apn123456
      回復信息：apn ok
   3. 指令格式：gprs123456
      回復信息：gprs ok

7.2 設備已經啟動很久，但在手機軟體顯示離線狀態

首先觀察設備兩個指示燈是否正常，正常工作時，綠色/藍色燈都呈現閃爍（正常燈號影片），在沒有條件觀察的情況下，可以先檢查SIM卡的狀態，步驟如下：

1. 是否處在手機無法收訊地方，撥打設備的SIM卡號碼，看是否能聽到電話接通的聲音。
2. 觀察掉線區域，是該區域個別掉線還是全區掉線，以判定是否為電信商網路問題。
3. SIM卡是否欠費。
4. 行動上網服務是否被取消。
5. 查詢參數設置，查看網路傳輸時間間隔是否正確。

7.3 設備的地圖位置不正確

首先觀察設備兩個指示燈是否正常，正常工作時，綠色/藍色燈都呈現閃爍（正常燈號影片）。

1. 若未定位請到室外空曠的地方進行首次定位。
2. 當GPS信號接收環境較差時（周邊有高大建築物遮擋GPS信號），請開車到天空較開闊的地方來定位，一般首次定位時間需要1-2分鐘。
3. 若設備GPS功能已被啟動，但又長時間不定位，請檢查設備的安裝位置是否符合要求，請參考安裝說明6.2。

7.4 特定號碼手機收到斷電報警簡訊時，確定是否為非法剪線，否則請檢查電源線上的保險絲是否熔斷，若是請聯絡你的經銷商更換同規格型號的保險絲，並檢查排除設備內部故障後，方可再次上電工作。

8、簡訊命令表

表格內'+'號不需要在簡訊裏輸入，'空格'則在手機輸入英文空白字元。

功能	命令格式	回復	命令取消	回復
主控號碼	Admin123456+空格+手機號碼	Admin ok	Noadmin123456+空格+手機號碼	Noadmin ok
上傳頻率（10-180s）	Upload123456+時間	Upload ok
時間休眠	Sleep123456+空格+time	Sleep time ok	簡訊電話按鍵均可喚醒設備
震動休眠	Sleep123456+空格+shock	Sleep shock ok	簡訊電話按鍵震動均可喚醒設備
無休眠	Nosleep123456	Nosleep ok
定位	Where 或 G123456#	Google鏈結
震動報警	Shock123456	Shock ok	Noshock123456	Noshock ok
震動電話報警	vibcall123456	Shock call alarm ok
震動簡訊報警	vibsms123456	Shock sms alarm ok
超速報警（50-120km/h）	Speed123456+空格+最大速度	Speed ok	Nospeed123456	Nospeed ok

9、簡訊使用說明

10、手機軟體安裝

10.1 安裝手機軟體

Andriod 手機：請於Google Play商店上搜尋旅歷 CaricoX，並下載安裝。

或下載網址：https://play.google.com/store/apps/details?id=com.sunavi.caricox

Apple 手機：請開瀏覽器至網址：http://www.caricox.com（暫不支援推送通知）。

10.2 旅歷CaricoX 簡易使用說明

1. 第一步：第一次使用請先註冊帳號，機型請選擇POWER。
2. 第二步：在設備號碼處，輸入機身上貼紙上十位數字（例如：4125123456）。
3. 第三步：在設備號碼(SIM)處，輸入裝置裡面的SIM卡電話號碼。
4. 第四步：註冊成功後會直接登入。（如果在系統設定->登出，下次需要再輸入帳號/密碼才能登入）
5. 登入後，即時訊息頁面：會顯示裝置發送的訊息（如系統上線等等），按訊息項目右側紅圖釘，可以查詢該位置。
6. 群組用戶頁面：顯示註冊的裝置或可以再新增其他的裝置，按裝置項目右側選單鈕，可以彈出更多操作（如鎖定/電子圍欄等等）。
7. 地圖顯示頁面：可以檢視群組用戶裡裝置的位置，按小車圖，可以彈出訊息框。

11、管理網址

帳戶/裝置資料的修改，歷史軌跡查詢等等，請至網址：http://www.caricox.com

使用與手機軟體同帳號（不需要再註冊）登入。
